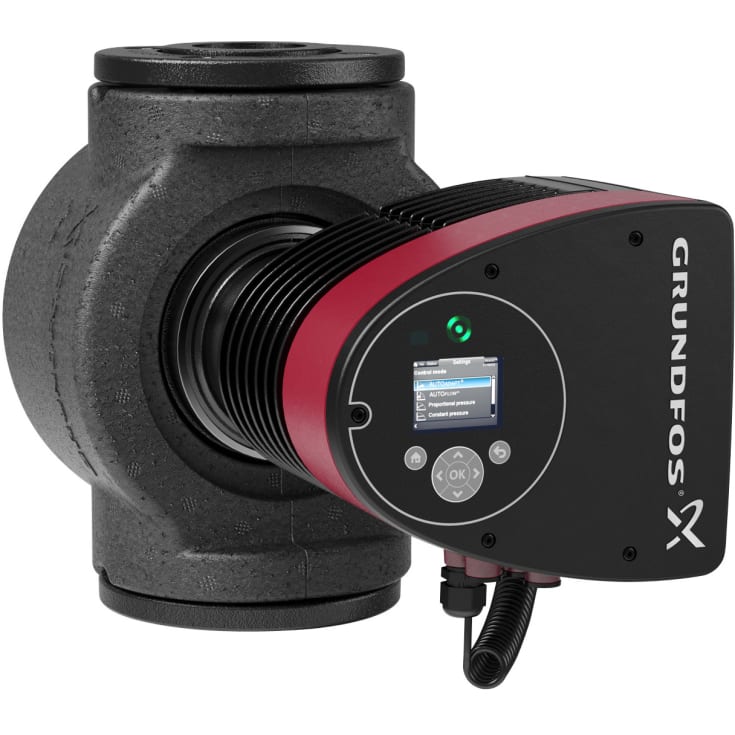

Grundfos MAGNA3 65-60 F 340 1x230V PN6/
MAGNA3 er en vådløberpumpe, dvs. pumpe og motor udgør en samlet enhed uden akseltætning og med kun 2 pakninger som tætning
Lejerne smøres af pumpemediet
Det nyudviklede spændestykke med kun 1 skrue gør det muligt hurtigt at flytte topstykket
MAGNA3 er en vedligeholdelsesfri pumpe med meget lave livscyklusomkostninger
Styring integreret i kontrolboksen
Betjeningspanel med TFT display på kontrolboksen
Kontrolboks forberedt for CIM moduler, der fås som ekstraudstyr
Indbygget differenstryk- og temperatursensor
Pumpehus af støbejern (afhængigt af modellen)
Kulfiberforstærket rotorhylster i komposit
Lejeplade og rotorkappe i rustfrit stål
Statorhus i aluminiumlegering
Luftkølet effektelektronik
MAGNA3 er en-faset pumpe
AUTOADAPT
FLOWADAPT og FLOWLIMIT (mere end blot en pumpefunktion, da den reducerer behovet for drosselventiler)
Proportionaltrykregulering
Konstanttrykregulering
Konstanttemperaturregulering
Konstantkurvedrift
Maks. eller min. kurvedrift
Automatisk natsænkning
Intet behov for ekstern motorbeskyttelse
Isoleringsskaller leveres sammen med enkeltpumper til varmeanlæg
Stort temperaturområde hvor medietemperaturen og omgivelsestemperaturen er uafhængige af hinanden
Med MAGNA3 kan der kommunikeres via trådløs fjernbetjening Grundfos GO Remote, fieldbus-kommunikation via CIM moduler, digitale indgange,relæudgange og analog indgang (mere end en pumpe – fungerer som varmeenergimåler)
MAGNA3 har en indbygget 4-polet synkron, permanentmagnet-motor (PM motor). Denne motortype er karakteriseret ved at have højere virkningsgrad end en traditionel asynkron kortslutningsmotor
Pumpens omdrejningstal styres af en integreret frekvensomformer
Pumpen har indbygget differenstryk- og temperatursensor
Væsketemperaturområde: -10 - 110 °C
TF klasse: 110
Godkendelser på typeskilt: CE,VDE,PCT
Pumpehus: Støbejern
Pumpehus: EN-GJL-250
Pumpehus: ASTM A48-250B
Løber: PES 30 % GF
Omgivelsestemperatur: 0 - 40 °C
Max. driftstryk.: 10 bar
Flange standard: DIN
Rørtilslutning: DN 65
Tryktrin: PN6/10

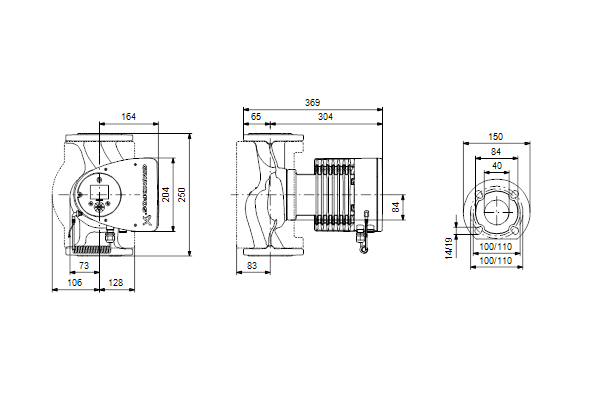

Indbygningslængde: 340 mm
Effektoptagelse P1: 20 - 350 W
Maks. strømforbrug: 0.22 - 1.57 A
Mærkespænding: 1 x 230 V
Kapslingsklasse (IEC 34-5): X4D
Isolationsklasse (IEC 85): F
Mærkat: Grundfos Blueflux
Energy (EEI): 0.18
Nettovægt: 20.7 kg
Bruttovægt: 22.9 kg
Shippingvolumen: 0.057 m³
